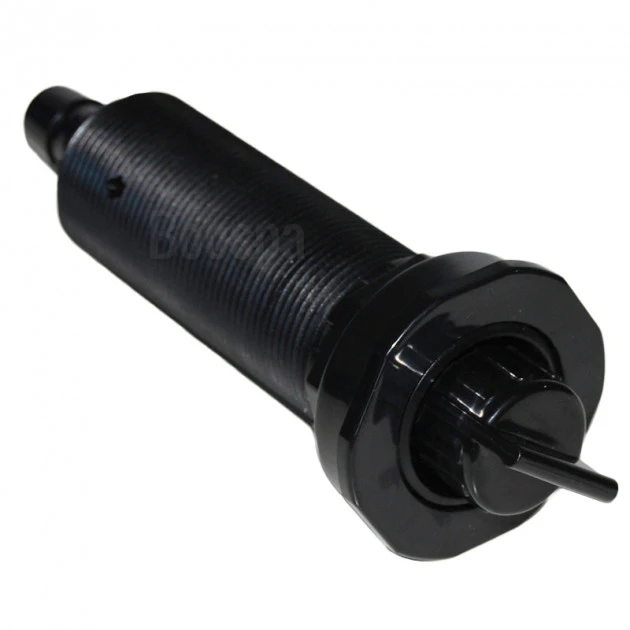

Vanne De Vidange 3/4 » (27mm) à Embout Mécanique Interne

Vanne de vidange 3/4 » (27mm) à embout mécanique interne
Ouverture et fermeture de l’écoulement par bague mécanique extérieure
Type de raccordement : Mâle fileté (47mm)
Diamètre de tuyauterie : 1″ (33mm)

Dimensions :

• Diamètre extérieur fileté : 44mm
• Longueur totale de la pièce (hors bouchon) : 200mm
• Entrée tuyauterie : Mâle cannelé extérieur 20mm
• Sortie tuyauterie : Fileté 27mm intérieur (Raccord tuyau d’arrosage non inclus)

Bouchon de vanne de vidange inclus

Utilisation :

• Pour ouvrir la vanne :
  • Remplacez le bouchon de vidange par l’embout de raccordement (non inclus)
  • Connectez le tuyau de vidange au raccord
  • Positionnez la sortie du tuyau à l’égout
  • Une fois le tuyau en place, tournez l’embout mécanique tout en le tirant vers légèrement vers vous
  • L’embout est telescopique et doit être tirée au 3/4 pour ouvrir le flux



• Pour fermer la vanne :
  • Poussez l’embout mécanique pour fermer le flux
  • Enclenchez la sécurité en tournant l’embout
  • Retirez le tuyau de vidange ainsi que le raccord de vidange
  • Positionnez le bouchon de vidange en le vissant au maximum dans la vanne
