Vanne De Vidange 1 » (33mm) à Bague Rotative

Vanne de vidange 1 » (33mm) à bague rotative
Ouverture et fermeture de l’écoulement par bague mécanique extérieure
Type de raccordement : Mâle fileté (47mm)
Diamètre de tuyauterie : 1″ (33mm)

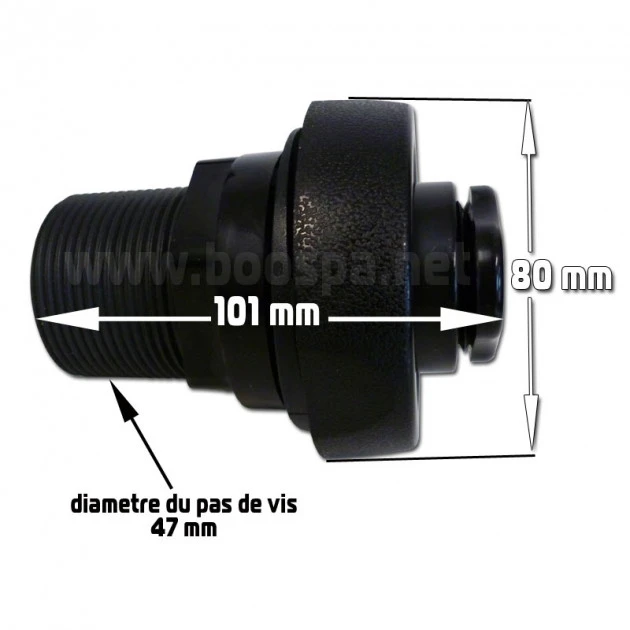

Dimensions :

• Diamètre extérieur total : 80mm
• Longueur totale de la pièce (hors bouchon) : 101mm
• Entrée tuyauterie : Fileté 47mm extérieur
• Sortie tuyauterie : Fileté 33mm intérieur

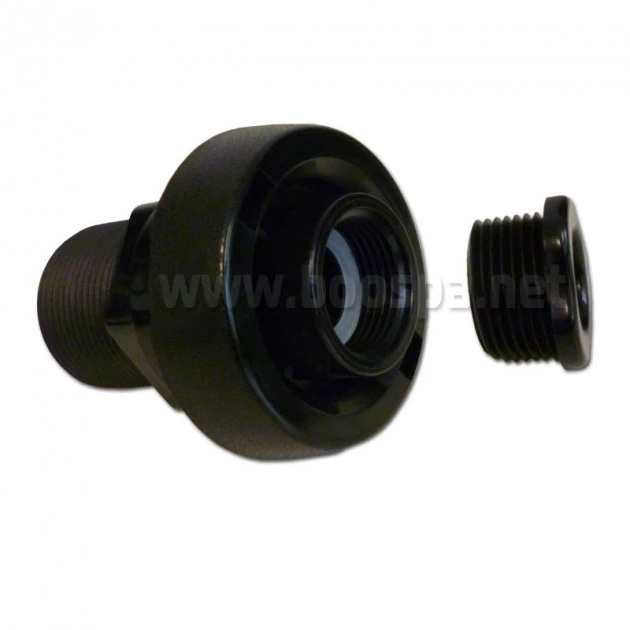

Bouchon de vanne de vidange inclus
Attention, la vanne de vidange se connecte sur un raccord union fileté 47mm non inclus

Utilisation :

• Pour ouvrir la vanne :
  • Remplacez le bouchon de vidange par l’embout de raccordement (non inclus)
  • Connectez le tuyau de vidange au raccord
  • Positionnez la sortie du tuyau à l’égout
  • Une fois le tuyau en place, tournez la bage mécanique dans le sens anti-horaire au maximum pour ouvrir la vanne de vidange



• Pour fermer la vanne :
  • Tournez la bague mécanique dans le sens horaire pour fermer la vanne
  • Retirez le tuyau de vidange ainsi que le raccord de vidange
  • Positionnez le bouchon de vidange en le vissant au maximum dans la vanne
