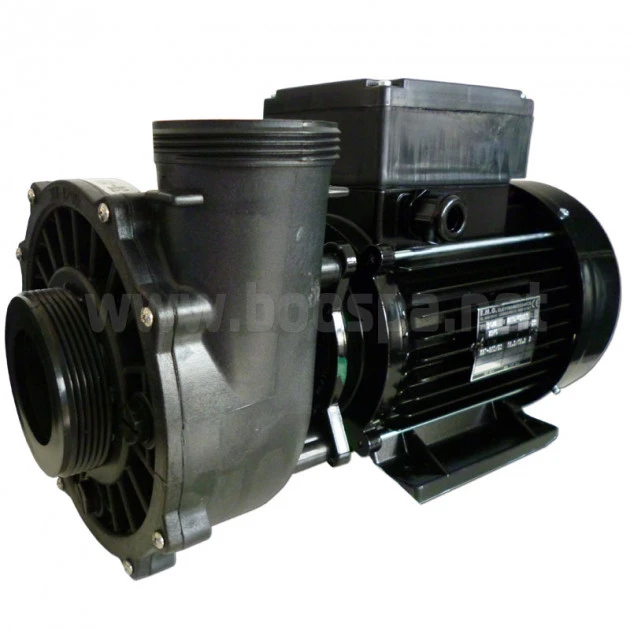

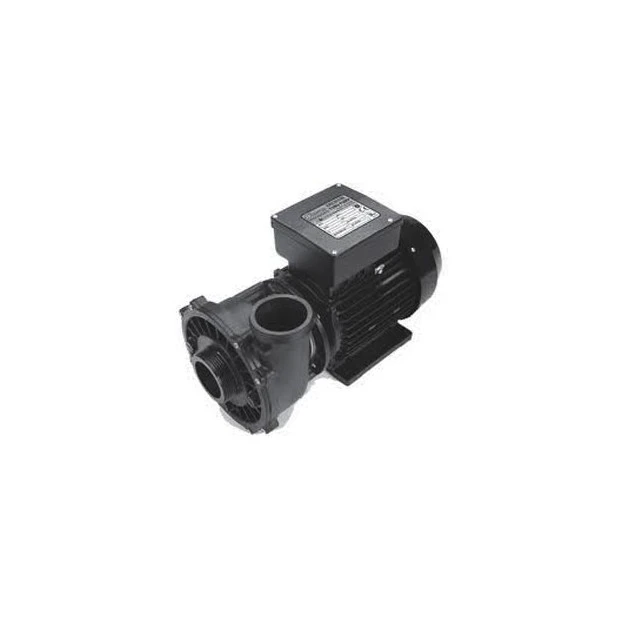

Pompe Executive EURO Simple Vitesse – 56 Frame

Cette fiche article présente les modèles Mono vitesse , pour les modèles Bi vitesse, cliquez sur le lien suivant : Pompe spa Executive Euro Bi-vitesse

Il s’agit de la version 56 Frame correspondant à la taille du moteur. Cette pompe est différente de la version 48 Frame qui est plus petite. La fabricant à augmenter la taille du moteur afin de la rendre plus robuste et plus fiable. Il est important de bien identifier le chassis de votre pompe Executive Euro de marque WATERWAY.



Spécificité de la pompe Executive Euro – WATERWAY

• Pompe de massage spa haute performance fabriquée par la célèbre marque Waterway (USA)
• Moteur EMG de fabrication Italienne haute fiabilité.
• 2 doubles roulements à billes protégés, résistants à l’humidité avec graisse pour un fonctionnement plus silencieux et une durée de vie augmentée
• Moteur à 1 vitesses
• Condensateur (démarrage et arrêt) pour une consommation d’énergie moins importante ( 2HP : 25µF / 3HP : 40µF)
• Protection du moteur
• Fabrication IPX5

• Raccordement aspiration sur embout mâle fileté de 78mm (94mm en option)
• Raccordement refoulement sur embout mâle fileté de 78mm

Récapitulatif des modèles Executive Euro disponibles en 56 Frame :

Simple vitesse :

• 2HP (1500 watts)
  • Aspiration 78mm : PF-20-1N22X remplace la référence 3R10850-OD
  • Aspiration 94mm : PF-20-1N22X25
• 2.5HP (2000 watts)
  • Aspiration 78mm: PF-25-1N22X (Obsolète : remplacé par le modèle 3HP)
• 3HP (2250 watts)
  • Aspiration 78mm : PF-30-1N22X remplace les références 3R11250-0D ou PF-30-1N22C4
  • Aspiration 94mm : PF-30-1N22X25

Bi-vitesses :

• 2HP (1500 watts)
  • Aspiration 78mm : PF-20-2N22X remplace la références 3R20850-0D
  • Aspiration 94mm : PF-20-2N22X25
• 3.2HP (2480 watts)
  • Aspiration 78mm: PF-25-2N22X remplace la référence PF52N22X
• 3.5HP (2710 watts)
  • Aspiration 78mm : PF-30-2N22X remplace les références 3R21050-0D ou PF522N25X ou PF-30-2N22C
  • Aspiration 94mm : PF-30-2N22X25 remplace la référence PF52-N25X-25SP

DIMENSIONS :

Livré sans raccords de sortieVous pouvez également réutiliser vos anciens raccords de tuyauterie si ceux-ci sont encore fonctionnels.Si votre tuyauterie diffère, accéder à notre gamme Raccords et Union afin de trouver le raccord correspondant à votre tuyauterie

Le corps de pompe est orientable afin de s’adapter à votre tuyauterie. Vous pourrez alors disposer d’un refoulement à gauche ou à droite en fonction de votre installation. Pour cela, dévissez simplement les 4 vis moteur afin de tourner votre corps de pompe dans le sens souhaité. Replacez ensuite les vis en lieu et place.



Raccordement électrique

La pompe est livrée sans câble de connexion sans prise. Vous pouvez conserver votre ancien câble afin de connecter cette nouvelle pompe. Si votre prise n’est plus utilisable vous pouvez opter pour de nouvelle prise dans notre section Câbles et prises pour Spa

Voici les Prises les plus utilisées dans le monde du Spa :

Prise AMP	Prise J&J  ( la position des PIN varie en fonction de l’appareil)
