Caractéristiques techniques

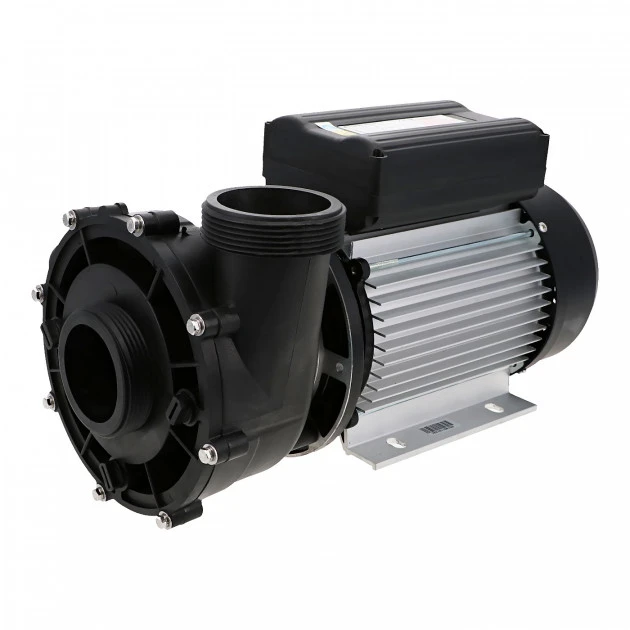

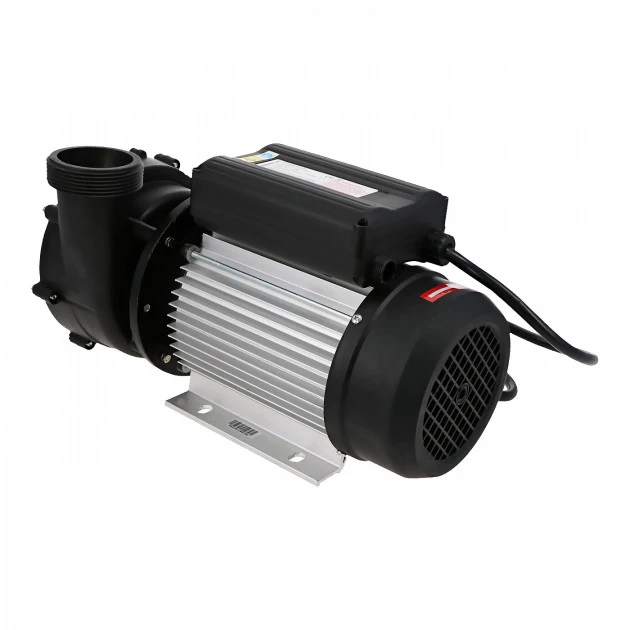

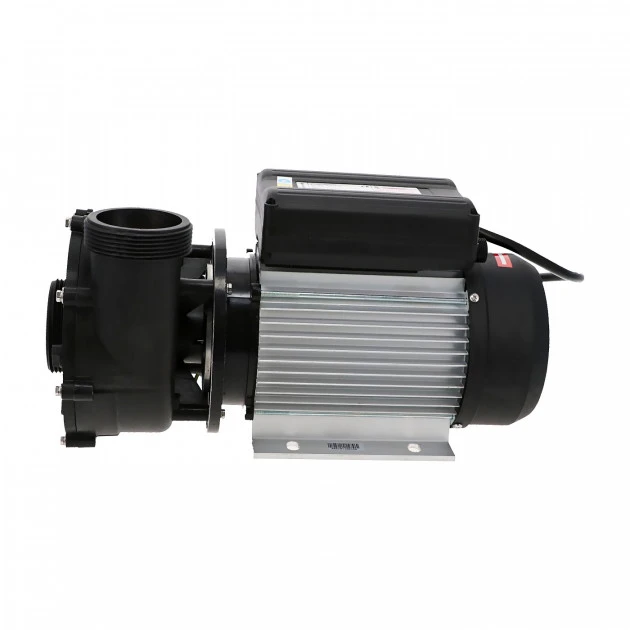

Pompe de massage HSP2200
Remplace à l’identique la pompe de massage LP300 – LX
Caractéristiques :
- Puissance : 3HP (2.2kW)
- Pompe mono vitesse
- Débit maximal : 800L/min
- Diamètre extérieur pas de vis :
- Aspiration : 78mm
- Refoulement : 78mm
- Protection moteur
- Fabrication IPX5
Dimensions :
- Longueur : 395mm
- Largeur : 208mm
- Hauteur : 246mm
Livré avec deux raccords de sortie 2″ (pas de vis 78mm)
Vous pouvez également réutiliser vos anciens raccords de tuyauterie si ceux-ci sont encore fonctionnels.
Si votre tuyauterie diffère, accéder à notre gamme Raccords et Union afin de trouver le raccord correspondant à votre tuyauterie
Le corps de pompe est orientable afin de s’adapter à votre tuyauterie. Vous pourrez alors disposer d’un refoulement à gauche ou à droite en fonction de votre installation. Pour cela, dévissez simplement les 4 vis moteur afin de tourner votre corps de pompe dans le sens souhaité. Replacez ensuite les vis en lieu et place.

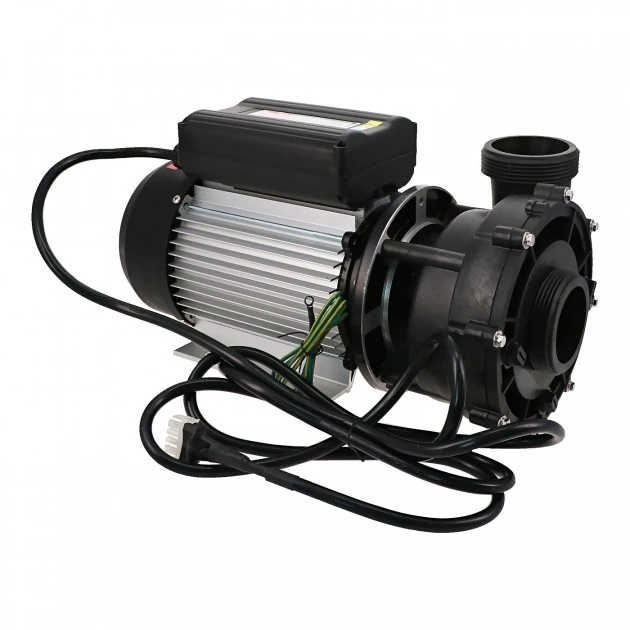

La pompe est livrée avec un câble AMP.
Voici les Prises les plus utilisées dans le monde du Spa :
![]() | ![]() |
| Prise AMP | Prise J&J ( la position des PIN varie en fonction de l’appareil) |
| 1 à 10 – Corps de pompe : | 11 à 41 – Moteur électrique | ||
|
1- Vis 2- Rondelle élastique 3- Rondelle plate 4- Bouchon de vidange 5- O-Ring 6- Flasque avant 7- O-Ring 8- Turbine |
11- Contre-hydrosphère
12- Couvercle avant 13- Vis 14-17- Palier 15- Arbre de rotation 16- Rotor 18- Stator 19- Châssis |
20- Rondelle plate
21- Couvercle arrière 22- Vis 23- Rondelle plate 24- Rondelle élastique 25- Ventilateur 26- Shaft Card 27- Couvercle ventilateur 28- Vis |
29- Gaine
30- Bloc électrique 31- Ecrou 32- Ecrou 33- Cordon électrique 34- Embouchure 35- Air switch |
