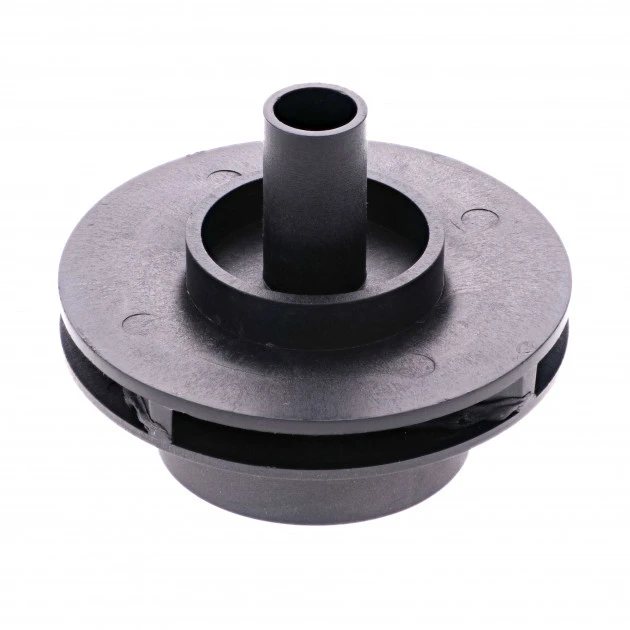

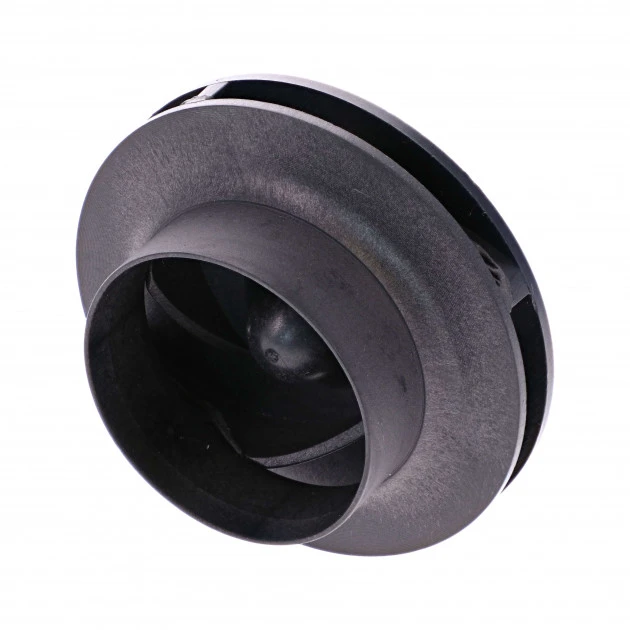

Turbine (impeller) pour pompe WCP250G

Cette turbine pour pompe WCP250G sert à convertir partiellement l’énergie interne de l’eau de votre spa en énergie mécanique ce qui permet de créer du débit.

Si vous souhaitez remplacer votre turbine ou « impeller », vous devez la positionner ainsi. Elle est l’élément central du corps de pompe WTC250G. (voir photo ci-dessous)

Vous pouvez retrouver la turbine à l’emplacement numéro 3 sur l’image.

Pour plus d’information, elle est entourée des éléments suivants qui ne sont pas inclus avec cet article :

1. Flasque de pompe
2. Joint de flasque
3. Turbine wcp250g
4. Partie « rotor » de la garniture mécanique
5. Partie à ressort ou stator de la garniture mécanique
6. Volute de pompe ou arrière de pompe

L’ensemble de ces éléments forme le corps de pompe avec bien sûr, ses 5 vis de fixation.


Les dimensions de la turbine WCP250G sont les suivantes :

• Longueur totale : 61mm
• Diamètre extérieur de la turbine : 80mm
• Diamètre extérieur de l’ouverture : 51mm
• Diamètre intérieur du logement garniture mécanique : 35mm
• Distance entre les pales : 6mm
